วิธีจับคู่ขนาดปลายจมูกของรีเวทแบบมือกับเส้นผ่านศูนย์กลางของรีเวทแบบตาบอด

มีบางสิ่งที่ทำลายงานโลหะได้เร็วกว่าเครื่องมือที่ติดขัด คุณบีบที่จับแล้วคาดหวังว่าจะได้สแน็ปที่สะอาด แต่กลับกลายเป็นว่าคุณต้องเผชิญหน้ากับหมุดโลหะที่ติดอยู่แทน บ่อยครั้งที่คุณได้รับหน้าแปลนที่น่าเกลียดและผิดรูป สิ่งนี้จะทำลายข้อต่อโครงสร้างของคุณ ความขัดข้องทางกลมักเกิดจากการไม่ตรงกันง่ายๆ เสมอ การตั้งค่าเครื่องมือของคุณจะต้องสอดคล้องกับฮาร์ดแวร์ของคุณอย่างสมบูรณ์แบบ การย้ำหมุดย้ำอาศัยระยะห่างทางกลที่แม่นยำอย่างมาก กลไกการดึงภายในจะต้องจับหมุดที่สอดเข้าไปอย่างเหมาะสม เมื่อส่วนประกอบเหล่านี้ไม่สามารถจัดตำแหน่งได้ ความสมบูรณ์ของข้อต่อจะลดลงอย่างรวดเร็ว ความอ่อนแอของโครงสร้างกลายเป็นความเสี่ยงที่สำคัญของโครงการ คุณไม่สามารถรับผลลัพธ์ที่คาดเดาไม่ได้ได้

คู่มือนี้ทำหน้าที่เป็นแหล่งข้อมูลด้านเทคนิคขั้นสุดท้ายของคุณ เราจะสำรวจวิธีการเลือกอุปกรณ์ที่เหมาะสมกับโครงการของคุณ คุณจะได้เรียนรู้กลไกเบื้องหลังการยึดที่เชื่อถือได้ นอกจากนี้เรายังครอบคลุมขั้นตอนการปฏิบัติเพื่ออัปเกรดการตั้งค่าของคุณอีกด้วย เราให้รายละเอียดวิธีการแก้ไขปัญหาสำหรับความล้มเหลวทางกลไกทั่วไป ในตอนท้าย คุณจะได้รับผลลัพธ์ที่สม่ำเสมอในทุกการดึง คุณจะปกป้องวัสดุของคุณจากความเสียหายที่ไม่จำเป็น

ประเด็นสำคัญ

• ชิ้นส่วนยึดจมูกจะมีป้ายกำกับตาม เส้นผ่านศูนย์กลางของหมุดย้ำ แต่ได้รับการออกแบบทางวิศวกรรมมาให้จับยึด เส้นผ่านศูนย์กลางของด้าม จับได้อย่างแม่นยำ.

• การใช้ส่วนจมูกที่มีขนาดใหญ่เกินไปจะทำให้ขากรรไกรของเครื่องมือเลื่อนหรือเปลี่ยนรูปหัวหมุดย้ำ ขนาดที่เล็กเกินไปก็จะไม่ยอมรับแมนเดรล

• ขนาดอิมพีเรียลมาตรฐาน (3/32", 1/8", 5/32", 3/16") เทียบเคียงโดยตรงกับหน่วยเมตริกที่เทียบเท่า (2.4 มม., 3.2 มม., 4.0 มม., 4.8 มม.) เพื่อความเข้ากันได้ข้าม

• การลงทุนในเครื่องตอกหมุดแบบมือมืออาชีพที่มีชิ้นส่วนจมูกที่เปลี่ยนได้โดยไม่ต้องใช้เครื่องมือ และขากรรไกร Cr-Mo หลายชิ้น จะช่วยป้องกันปัญหาคอขวดในการบำรุงรักษาในระยะยาว

ความเป็นจริงทางกล: เหตุใดการวางแนวจมูกและหมุดย้ำจึงมีความสำคัญ

ให้เราทำลายกลไกหลัก คุณต้องเข้าใจว่าฮาร์ดแวร์ทำงานอย่างไร งานยึดทุกงานต้องใช้ความแม่นยำสูงสุด การเบี่ยงเบนของพิกัดความเผื่อเล็กน้อยทำให้เกิดอาการปวดหัวอย่างมากในการปฏิบัติงาน

กายวิภาคของหมุดย้ำตาบอด

คุณต้องรู้จักองค์ประกอบหลักทั้งสอง พวกมันมีปฏิสัมพันธ์กันอย่างมีเอกลักษณ์ในระหว่างกระบวนการยึด

• ตัวหมุดย้ำ: ส่วนที่เป็นท่อนี้จะขยายออกไปด้านนอก มันก่อให้เกิดการเชื่อมต่ออย่างถาวรระหว่างวัสดุของคุณ

• แมนเดรล: หมุดคล้ายตะปูนี้ติดอยู่ภายในร่างกายทั้งหมด มันทำหน้าที่เป็นตัวกระตุ้นการเปิดใช้งานทางกล

เครื่องมือของคุณดึงหมุดนี้เพื่อทำให้ร่างกายผิดรูป เมื่อมีรูปร่างผิดปกติ ร่างกายจะล็อคข้อต่ออย่างแน่นหนา

ฟิสิกส์ของการดึง

เครื่องมือของคุณมีขากรรไกรภายในขนาดเล็ก ขากรรไกรเหล่านี้กัดเข้าไปในหมุดที่เสียบไว้ คุณบีบที่จับเพื่อสร้างแรงดึง การดำเนินการนี้จะดึงหมุดเข้ากับทั่งด้านหน้าอย่างแน่นหนา หัวเข็มหมุดจะบังคับให้ตัวท่อขยายออกด้านนอก ในที่สุด พินจะหลุดออกจากจุดพักที่กำหนดไว้ล่วงหน้า ตัวเครื่องที่เหลือสร้างการยึดเกาะที่ทนทานต่อแรงสั่นสะเทือนอย่างถาวร

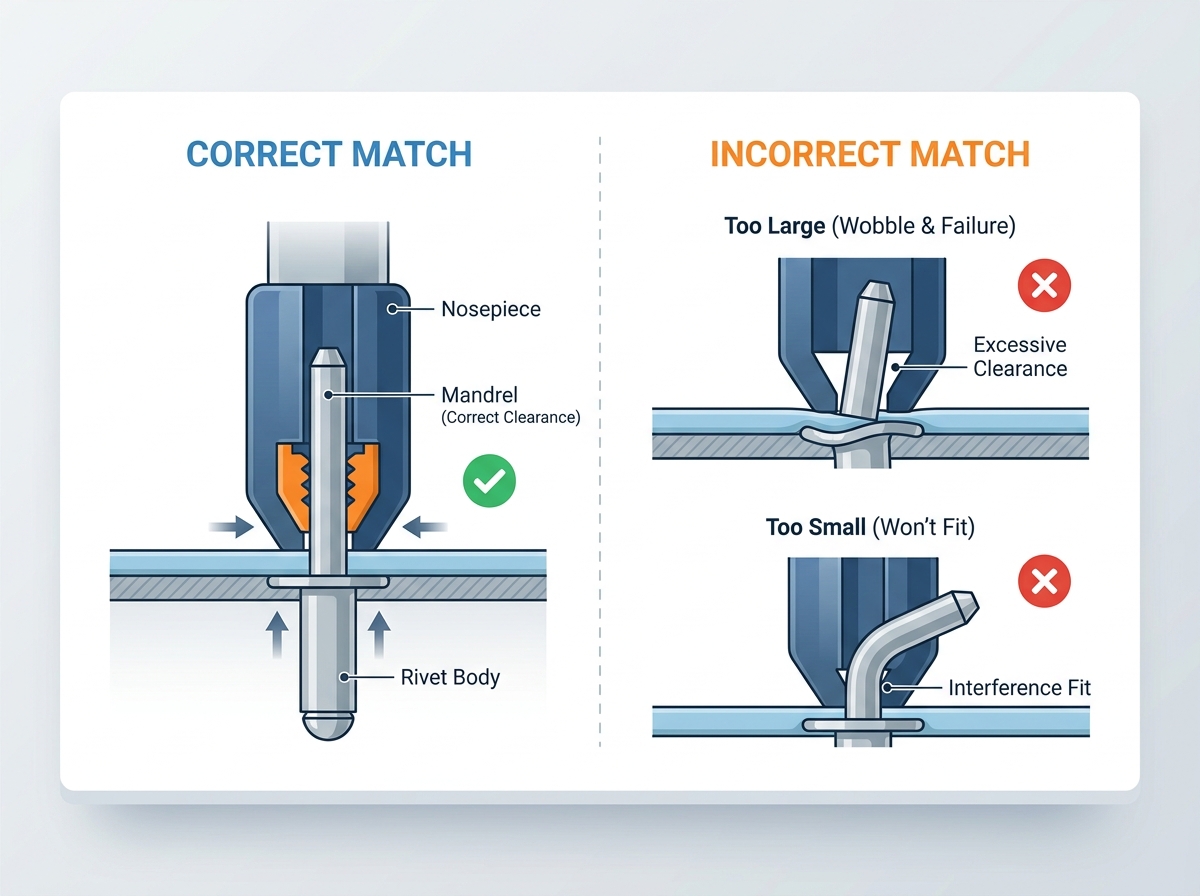

ต้นทุนของความล้มเหลว (ใหญ่เกินไป)

ชิ้นส่วนด้านหน้าขนาดใหญ่ทำให้เกิดปัญหาทันที พวกมันปล่อยให้พินโยกเยกภายในห้อง สิ่งนี้จะสร้างแรงดึงที่ไม่สมมาตร ปากเครื่องมือของคุณอาจลื่นไถลระหว่างการทำงาน คุณอาจสร้างความเสียหายให้กับหน้าแปลนฮาร์ดแวร์อย่างถาวร ที่แย่กว่านั้นคือหมุดอาจหักอยู่ใต้พื้นผิววัสดุ การดึงที่ไม่สม่ำเสมอจะทำลายความสวยงาม นอกจากนี้ยังทำให้ข้อต่อมีความเสียหายทางโครงสร้างอีกด้วย

ต้นทุนของความล้มเหลว (น้อยเกินไป)

ชิ้นส่วนขนาดเล็กทำให้เกิดสิ่งกีดขวางบนถนนที่แตกต่างกันโดยสิ้นเชิง คุณไม่สามารถสอดหมุดเข้าไปในเครื่องมือได้ หากคุณฝืน คุณอาจเสี่ยงต่อการติดขัดถาวร หมุดสามารถติดแน่นอยู่ในกระบอกขากรรไกรได้หลังจากหัก จากนั้นคุณจะเสียเวลาหลายชั่วโมงในการพยายามดึงมันออกมา กระบอกสูบที่ถูกบล็อกจะหยุดขั้นตอนการทำงานทั้งหมดของคุณ คุณต้องถอดแยกชิ้นส่วนเครื่องมือทั้งหมดเพื่อแก้ไขการอุดตัน

ขนาดจมูกรีเวทแบบมือมาตรฐานเทียบกับขนาดรีเวต

การเลือก ขนาดปลายจมูกของเครื่องตอกหมุดด้วยมือ จะขึ้นอยู่กับกรอบขนาดมาตรฐาน ผู้ผลิตติดป้ายชิ้นส่วนด้านหน้าเหล่านี้ตามเส้นผ่านศูนย์กลางของตัวถัง อย่างไรก็ตาม ชิ้นส่วนเหล่านี้จับหมุดภายในจริงๆ การกวาดล้างจะต้องแน่นอย่างไม่น่าเชื่อ คุณต้องจับคู่พวกมันให้พอดีเพื่อให้แน่ใจว่าการยึดกรามเหมาะสม

กรอบการปรับขนาด

การผลิตทั่วโลกอาศัยการวัดที่ได้มาตรฐาน ขนาดอิมพีเรียลและเมตริกจะเชื่อมโยงกันอย่างใกล้ชิด สิ่งนี้ทำให้มั่นใจได้ถึงความเข้ากันได้ข้ามแบรนด์ต่างๆ คุณสามารถสลับระหว่างฮาร์ดแวร์เศษส่วนและเมตริกได้อย่างง่ายดาย อย่าคาดเดาขนาด ตรวจสอบข้อกำหนดเฉพาะที่พิมพ์บนบรรจุภัณฑ์ฮาร์ดแวร์ของคุณเสมอ

การทำแผนที่เศษส่วนถึงเมตริก

ขนาดโปรเจ็กต์ที่แตกต่างกันจำเป็นต้องมีขนาดฮาร์ดแวร์เฉพาะ ตรวจสอบแอปพลิเคชันทั่วไปเหล่านี้

• 3/32' (2.4 มม.): เหมาะสำหรับงานเบาหรืองานที่ต้องการความแม่นยำ ใช้สำหรับอุปกรณ์อิเล็กทรอนิกส์ที่บอบบางหรือพลาสติกบาง

• 1/8' (3.2 มม.): เหมาะอย่างยิ่งสำหรับ DIY มาตรฐานและโลหะแผ่น สิ่งเหล่านี้ใช้เป็นตัวยึดที่ใช้ทั่วไปในชีวิตประจำวัน

• 5/32' (4.0 มม.): ใช้ในอุตสาหกรรมยานยนต์และงานแปรรูปที่มีน้ำหนักมาก ให้ความต้านทานแรงเฉือนที่ดีเยี่ยมสำหรับแผงยานพาหนะ

• 3/16' (4.8 มม.): จำเป็นสำหรับข้อต่อที่มีโครงสร้างหนัก คุณมักจะต้องใช้เครื่องมือแบบผสมสองชั้นเพื่อยึดข้อต่อเหล่านี้อย่างมีประสิทธิภาพ

• 1/4' (6.4 มม.): ออกแบบมาเพื่อการใช้งานเชิงพาณิชย์ขั้นรุนแรง ซึ่งมักจะเกินขีดจำกัดของเครื่องมือแบบแมนนวลมาตรฐาน

การแสดงภาพการแข่งขัน

คุณต้องมีข้อมูลอ้างอิงอย่างรวดเร็วสำหรับพื้นที่ทำงานของคุณ ตรวจสอบแผนภูมิด้านล่างก่อนที่จะเริ่มโครงการใดๆ ช่วยให้คุณตรวจสอบอุปกรณ์ของคุณได้ทันที

แผนภูมิขนาดและการใช้งานหมุดย้ำมาตรฐาน

วิธีใช้เครื่องตอกหมุดแบบมือ: การปรับเทียบจมูกทีละขั้นตอน

การสอบเทียบที่เหมาะสมจะช่วยป้องกันความเสียหายของเครื่องมือ ทำตามขั้นตอนที่แม่นยำเหล่านี้สำหรับทุกโครงการ การตั้งค่าเร่งด่วนนำไปสู่ความล้มเหลวทางกลไกโดยตรง

การตระเตรียม

ประเมินเนื้อหาของคุณก่อนเสมอ คุณใช้อลูมิเนียม เหล็ก หรือสแตนเลส? ตรวจสอบข้อกำหนดเส้นผ่านศูนย์กลางที่แน่นอนที่พิมพ์บนกล่อง ตรวจสอบระยะการยึดเกาะอย่างระมัดระวัง วัตถุดิบของคุณต้องอยู่ในช่วงที่ระบุนี้ วัดรูที่เจาะของคุณโดยใช้คาลิปเปอร์แบบดิจิตอล รูที่แน่นหนาป้องกันการใส่อย่างเหมาะสม

การเปลี่ยนชิ้นส่วนจมูก

คุณต้องเปลี่ยนชิ้นส่วนด้านหน้าทุกครั้งที่คุณเปลี่ยนขนาดฮาร์ดแวร์ ปฏิบัติตามขั้นตอนมาตรฐานนี้

1. ขั้นตอนที่ 1: คลายความตึงของด้ามจับจนสุด เปิดเครื่องมือจนสุดเพื่อปลดขากรรไกรภายในออก

2. ขั้นตอนที่ 2: ใช้ประแจประแจที่ให้มาด้วย เครื่องมือสมัยใหม่บางชิ้นมีขอบแบบปลดเร็วที่เป็นลายนูน ถอดชิ้นส่วนด้านหน้าปัจจุบันออกอย่างระมัดระวัง เก็บไว้อย่างปลอดภัยเพื่อป้องกันการสูญหาย

3. ขั้นตอนที่ 3: ด้ายในขนาดเป้าหมาย ตรวจสอบให้แน่ใจว่าวางชิดกับตัวเครื่อง มันจะต้องนั่งอย่างมั่นคง ด้ายที่หลวมจะหลุดออกทั้งหมดในระหว่างการดึงแรงดึงสูง สิ่งนี้จะทำลายตัวเครื่องมืออย่างถาวร

การดำเนินการ

การรู้ วิธีใช้เครื่องตอกหมุด อย่างถูกต้องรับประกันความสำเร็จ ใส่หมุดเข้าไปในห้องจนสุด ใช้แรงกดตั้งฉากกับชิ้นงานของคุณอย่างเข้มงวด การเบี่ยงเบนของมุมจะทำให้พินงอ บีบที่จับให้แน่นและมั่นคง คุณอาจต้องใช้ปั๊มหลายตัวเพื่อให้หมุดยาวขึ้น บีบต่อไปจนกว่าคุณจะได้ยินเสียงป๊อปที่ชัดเจน ตอนนี้ข้อต่อมีความปลอดภัยแล้ว

การแก้ไขปัญหาข้อผิดพลาดทั่วไปและกระดาษติดจากแมนเดรล

แม้แต่ผู้ผลิตที่มีประสบการณ์ก็ประสบปัญหาทางกลไก คุณต้องรู้วิธีแก้ไขปัญหาอย่างปลอดภัย

ปัญหา "แมนเดรลค้าง"

หมุดมักจะติดค้างระหว่างการดึง ซึ่งมักเกิดขึ้นเนื่องจากขนาดไม่ตรงกันเล็กน้อย นอกจากนี้ยังเกิดขึ้นเมื่อขากรรไกรภายในขาดการหล่อลื่นที่เหมาะสมอีกด้วย สิ่งสกปรกและเศษโลหะสะสมเมื่อเวลาผ่านไป เศษนี้ทำให้ขากรรไกรไม่สามารถเปิดได้เต็มที่ เครื่องมือที่ติดขัดทำให้ประสิทธิภาพการทำงานทั้งหมดหยุดชะงักทันที

การล้างกระดาษติด

อย่าฝืนงัดหมุดที่ติดอยู่ คุณจะทำให้กระบอกสูบภายในเสียหาย ปฏิบัติตามขั้นตอนการถอดแยกชิ้นส่วนที่ปลอดภัยแทน ขั้นแรก ให้ถอดชิ้นส่วนด้านหน้าออกโดยใช้ประแจ จากนั้น คลายเกลียวกระบอกตัวเรือนด้านนอกออกอย่างระมัดระวัง ดึงหมุดลิ่มออกโดยใช้คีมปากแหลม ทำความสะอาดขากรรไกรภายในให้สะอาด หยดน้ำมันเครื่องเล็กน้อยก่อนประกอบกลับเข้าไปใหม่ เพื่อป้องกันการเกาะติดในอนาคต

การพิจารณาความแข็งของวัสดุ

วัสดุฮาร์ดแวร์เป็นตัวกำหนดแรงดึงของคุณ ฮาร์ดแวร์สแตนเลสต้องการแรงกดดันมหาศาล แรงพิเศษนี้จะทำให้เครื่องมือสึกหรอเร็วขึ้น ขากรรไกรสามารถหมองคล้ำได้อย่างรวดเร็วอย่างน่าประหลาดใจ คุณอาจพบการคลาดเคลื่อนแม้ว่ามิติข้อมูลจะตรงกันอย่างสมบูรณ์ก็ตาม ฮาร์ดแวร์อะลูมิเนียมช่วยลดความเครียดให้กับอุปกรณ์ของคุณมาก วัสดุเนื้อนุ่มช่วยยืดอายุการใช้งานของส่วนประกอบภายในของคุณ ตรวจสอบกรามของคุณเสมอหากเกิดการเลื่อนหลุดซ้ำๆ เปลี่ยนขากรรไกรหมองคล้ำทันที

การประเมินและคัดเลือกนักตอกหมุดมืออาชีพ

เครื่องมือพื้นฐานล้มเหลวภายใต้ภาระงานหนัก การอัพเกรดอุปกรณ์ของคุณช่วยปรับปรุงประสิทธิภาพขั้นตอนการทำงานได้อย่างมาก มองหาความทนทานตลอดอายุการใช้งานที่เหนือกว่า เครื่องมือที่ได้รับการออกแบบมาอย่างดีจะคุ้มค่ากับการลงทุนอย่างรวดเร็ว

การเปลี่ยนไปสู่ขั้นการตัดสินใจ

อย่ายึดการตัดสินใจซื้อของคุณจากราคาเริ่มต้นเพียงอย่างเดียว คิดถึงประสิทธิภาพของเวิร์กโฟลว์และความน่าเชื่อถือของโครงสร้าง การติดขัดอย่างต่อเนื่องทำให้สิ้นเปลืองชั่วโมงการทำงานอันมีค่า ส่วนประกอบราคาถูกต้องมีการเปลี่ยนบ่อยครั้ง คุณต้องมีอุปกรณ์ที่สร้างขึ้นเพื่อการทำงานอย่างต่อเนื่อง

มิติการประเมินที่สำคัญ

เปรียบเทียบคุณสมบัติเหล่านี้เมื่อประเมินอุปกรณ์ใหม่สำหรับร้านค้าของคุณ

• การจัดเก็บชิ้นส่วนจมูกและความสามารถในการเปลี่ยน: ค้นหาพื้นที่จัดเก็บบนอุปกรณ์ คุณไม่ควรสูญเสียชิ้นส่วนพิเศษของคุณ ขอบที่มีลายนูนช่วยให้เปลี่ยนได้อย่างรวดเร็วโดยไม่ต้องใช้ประแจพิเศษ

• โครงสร้างขากรรไกรภายใน: มองหาขากรรไกรเหล็กโครเมียม-โมลิบดีนัม (Cr-Mo) สามชิ้น ให้การยึดเกาะที่เหนือกว่าและอายุการใช้งานยาวนานเป็นพิเศษ ทางเลือกเหล็กคาร์บอนสองชิ้นราคาถูกเสื่อมสภาพอย่างรวดเร็ว

• ประโยชน์ใช้สอยและการยศาสตร์: การออกแบบบานพับเดี่ยวทำงานได้ดีกับอะลูมิเนียมน้ำหนักเบา อย่างไรก็ตาม บานพับแบบดับเบิ้ลคอมปาวน์ช่วยลดความเมื่อยล้าของมือได้อย่างมาก จำเป็นอย่างยิ่งสำหรับข้อต่อเหล็กหนา

• ระบบจับจากแมนเดรล: งานปริมาณมากทำให้เกิดของเสียมีคมจำนวนมาก ขวดเก็บเข็มที่ใช้แล้วช่วยเพิ่มความปลอดภัยในพื้นที่ทำงาน ช่วยให้พื้นของคุณปราศจากเศษโลหะที่เป็นอันตราย

การลงทุนกับ เครื่องตอกหมุดแบบมืออาชีพ ช่วยลดปัญหาเรื่องปวดหัวในการบำรุงรักษาอย่างต่อเนื่อง คุณได้รับประสิทธิภาพที่คาดการณ์ได้ในทุกงาน

บทสรุป

การจับคู่ขนาดเครื่องมือของคุณกับฮาร์ดแวร์ของคุณยังคงไม่สามารถต่อรองได้ การจัดตำแหน่งที่เหมาะสมรับประกันความสมบูรณ์ของข้อต่อที่แข็งแกร่งอย่างไม่น่าเชื่อ นอกจากนี้ยังช่วยยืดอายุการใช้งานเครื่องมือของคุณอย่างมากอีกด้วย ความไม่ตรงกันทำให้เกิดความเสี่ยงของโครงการโดยไม่จำเป็น คุณประนีประนอมความปลอดภัยและความสวยงามเมื่อคุณเพิกเฉยต่อพิกัดความเผื่อที่แน่นอน

ใช้เวลาในการตรวจสอบอุปกรณ์สิ้นเปลืองในปัจจุบันของคุณ วัดฮาร์ดแวร์ของคุณโดยใช้คาลิปเปอร์ที่แม่นยำ ตรวจสอบสุขภาพส่วนประกอบภายในของคุณเป็นประจำ หล่อลื่นกระบอกกรามเพื่อให้การทำงานราบรื่น อัพเกรดอุปกรณ์ของคุณสำหรับการใช้งานที่มีความเครียดสูง เครื่องมือที่เชื่อถือได้เปลี่ยนการผลิตที่ยากให้เป็นกระบวนการที่ง่ายและทำซ้ำได้ ยกระดับมาตรฐานการควบคุมคุณภาพของคุณวันนี้ โครงการในอนาคตของคุณจะได้รับประโยชน์อย่างมากจากวินัยทางกลขั้นพื้นฐานนี้

คำถามที่พบบ่อย

ถาม: ฉันสามารถใช้อุปกรณ์ช่วยจมูกที่ใหญ่กว่านี้ได้หรือไม่ หากฉันทำอันที่ถูกต้องหาย

ตอบ: ไม่ การใช้ขนาดที่ใหญ่ขึ้นจะทำให้มีระยะห่างมากเกินไป ปากเครื่องมือจะจับไม่เท่ากัน ส่งผลให้พินภายในโยกเยก คุณเสี่ยงต่อการติดขัดของเครื่องมืออย่างถาวร ฮาร์ดแวร์จะตั้งค่าไม่ถูกต้อง ส่งผลให้ข้อต่อมีโครงสร้างอ่อนแอ

ถาม: ฉันจะรู้ได้อย่างไรว่าหมุดย้ำที่ไม่มีเครื่องหมายมีขนาดเท่าใด

ตอบ: ใช้คาลิปเปอร์แบบดิจิทัลในการวัดเส้นผ่านศูนย์กลางของตัวท่อด้านนอก อย่าวัดพินภายใน เปรียบเทียบการวัดนี้กับแผนภูมิเศษส่วนหรือเมตริกมาตรฐาน จับคู่ตัวเลขนี้ให้ตรงกับเครื่องหมายประทับตราบนชิ้นส่วนเครื่องมือของคุณ

ถาม: เหตุใดเครื่องตอกหมุดของฉันจึงไม่สามารถหักแมนเดรลได้แม้จะใช้จมูกที่ถูกต้องแล้วก็ตาม

ตอบ: สิ่งนี้แสดงถึงการสึกหรอของเครื่องมือภายใน ขากรรไกรของคุณอาจทื่อหรือมีเศษขยะอุดตัน การขาดการหล่อลื่นที่เหมาะสมจะช่วยป้องกันแรงยึดเกาะที่เพียงพอ นอกจากนี้ คุณอาจขาดแรงงัดของด้ามจับที่เพียงพอหากคุณดึงวัสดุสแตนเลสแบบแข็ง

ถาม: ความยาวของหมุดย้ำ (ช่วงของกริป) ส่งผลต่อขนาดแป้นจมูกหรือไม่?

ตอบ: ไม่ได้ ช่วงของกริปเป็นตัวกำหนดความหนาสูงสุดของวัสดุที่คุณสามารถต่อได้เท่านั้น คุณกำหนดชิ้นส่วนเครื่องมือที่ถูกต้องตามเส้นผ่านศูนย์กลางของตัวเครื่องอย่างเคร่งครัด ความยาวไม่มีผลต่อช่องว่างทางกลภายใน
