คู่มือที่สมบูรณ์ของคุณสำหรับชิ้นส่วนและไดอะแกรมของ Vernier Caliper

คุณมักจะเห็นคาลิปเปอร์ Vernier ใน Science Labs คุณใช้มันเพื่อวัดวัตถุขนาดเล็ก แต่ละส่วนของ Vernier Calliper มีงานพิเศษ คุณสามารถมองเห็นขากรรไกรภายนอกขากรรไกรภายในและโพรบเชิงลึกในทุก calliper vernier มาตราส่วนหลักและระดับ Vernier ช่วยให้คุณอ่านการวัด เฟรมและตัวเลื่อนช่วยให้คุณย้ายขากรรไกร เมื่อคุณรู้จักชิ้นส่วนคาลิปเปอร์ Vernier เหล่านี้คุณจะได้ผลลัพธ์ที่ดีกว่า

เคล็ดลับ: ตรวจสอบแต่ละส่วนของ Vernier Calliper ก่อนที่จะเริ่มวัด สิ่งนี้ช่วยให้คุณหลีกเลี่ยงข้อผิดพลาด Caliper Vernier ที่สะอาดและทำงานได้ให้ผลลัพธ์ที่ดีที่สุดแก่คุณ คุณควรฝึกฝนโดยใช้ calliper vernier บ่อยครั้ง

ประเด็นสำคัญ

• คาลิปเปอร์ Vernier สามารถวัดขนาดด้านนอกภายในและขนาดความลึกได้ มันแม่นยำกว่าผู้ปกครองปกติมาก

• คุณควรรู้แต่ละส่วน: สเกลหลัก, ระดับเวอร์เนีย, ขากรรไกรภายนอก, ขากรรไกรภายใน, โพรบเชิงลึก, เฟรมและตัวเลื่อน สิ่งนี้ช่วยให้คุณวัดวิธีที่ถูกต้องและรู้สึกมั่นใจเกี่ยวกับผลลัพธ์ของคุณ

• ในการอ่านการวัดให้ใช้มาตราส่วนหลักและค้นหาสายการจับคู่ในระดับเวอร์เนียร์ สิ่งนี้ให้ผลลัพธ์ที่แน่นอนมาก

• รักษาความสะอาดของ Vernier Caliper และวางไว้อย่างปลอดภัย ฝึกฝนการใช้บ่อยเพื่อหลีกเลี่ยงข้อผิดพลาดและวัดผลได้ดีขึ้น

• คาลิปเปอร์เวอร์เนียร์มีประโยชน์ในหลาย ๆ ด้านเช่นวิทยาศาสตร์วิศวกรรมและการทำสิ่งต่าง ๆ พวกเขาใช้เพื่อตรวจสอบขนาดอย่างระมัดระวัง

Vernier Caliper คืออะไร

Vernier Caliper เป็นเครื่องมือในการวัดสิ่งต่าง ๆ อย่างระมัดระวัง คุณสามารถใช้มันเพื่อตรวจสอบระยะเวลาที่กว้างหนาหรือลึกลงไป มันเป็นสิ่งที่แน่นอนมากกว่าผู้ปกครองปกติ Pierre Vernier ซึ่งมาจากฝรั่งเศสได้สร้างระดับ Vernier ในปี 1631 เขาเขียนเกี่ยวกับเครื่องมือนี้ในหนังสือของเขา เครื่องมือใหม่นี้ช่วยให้คุณเห็นความแตกต่างเล็ก ๆ น้อย ๆ ที่ไม้บรรทัดปกติพลาด Vernier Caliper มีสองเครื่องชั่ง หนึ่งคือมาตราส่วนหลักและอีกอันคือสเกล Vernier แบบเลื่อน การตั้งค่านี้ช่วยให้คุณวัดได้ใกล้ถึง 0.02 มม. นั่นคือดีกว่าผู้ปกครองปกติประมาณ 50 เท่า

คุณรู้หรือไม่?
ความคิดของ Pierre Vernier เปลี่ยนวิธีการวัดสิ่งต่าง ๆ เครื่องมือของเขาช่วยให้ผู้คนได้รับผลลัพธ์ที่แน่นอนมาก นั่นคือเหตุผลที่เครื่องมือได้รับการตั้งชื่อตามเขา

คาลิปเปอร์ Vernier ทำงานอย่างไร?

คุณใช้คาลิปเปอร์ Vernier โดยการวางวัตถุระหว่างขากรรไกรหรือบนหัววัดเชิงลึก มาตราส่วนหลักแสดงส่วนแรกของการวัด สไลด์สเกล Vernier และช่วยให้คุณค้นหาจุดที่แน่นอนระหว่างสองเครื่องหมาย บรรทัดในระดับ Vernier นั้นแตกต่างจากมาตราส่วนหลักเล็กน้อย เมื่อคุณจัดเรียงเครื่องชั่งคุณจะมองหาเส้นที่ตรงกัน สิ่งนี้แสดงให้คุณเห็นถึงการวัดที่แน่นอน จำนวนที่เล็กที่สุดที่คุณสามารถอ่านได้เรียกว่าจำนวนน้อยที่สุด คุณพบว่ามันออกไปหนึ่งส่วนเวอร์เนียร์สเกลออกจากการแบ่งหลักหนึ่งส่วน

นี่คือวิธีง่ายๆในการอ่านคาลิปเปอร์:

1. ดูสเกลหลักและจดจำนวนทั้งหมดล่าสุดก่อนที่ศูนย์ในระดับเวอร์เนียร์

2. ค้นหาบรรทัดในสเกลเวอร์เนียที่ตรงกับเส้นที่ดีที่สุดกับบรรทัดในระดับหลัก

3. เพิ่มตัวเลขสองตัวนี้เข้าด้วยกัน
   สิ่งนี้เรียกว่าการอ่านคาลิปเปอร์ Vernier มันช่วยให้คุณไม่ทำผิดพลาดและให้คำตอบที่แน่นอนแก่คุณ หากคุณต้องการอ่าน Caliper Vernier ให้ดีคุณควรฝึกฝนสิ่งนี้บ่อยๆ

Calipers Vernier ใช้อะไรบ้าง?

คุณสามารถหาคาลิเปอร์เวอร์เนียร์ได้ในหลาย ๆ ที่ พวกเขาช่วยให้คุณวัดขนาดภายนอกขนาดและความลึก คุณสามารถใช้พวกเขาในห้องปฏิบัติการวิทยาศาสตร์การประชุมเชิงปฏิบัติการและโรงงาน ผู้คนใช้คาลิปเปอร์ Vernier เพื่อตรวจสอบชิ้นส่วนของเครื่องวัดความหนาของสิ่งที่หนาและตรวจสอบให้แน่ใจว่าสิ่งต่าง ๆ มีขนาดที่เหมาะสม

นอกจากนี้คุณยังสามารถใช้คาลิปเปอร์ Vernier ในห้องแล็บเพื่อวัดความกว้างของลูกความหนาของสายไฟหรือรูลึกแค่ไหน หากคุณต้องการเรียนรู้วิธีการใช้ Vernier Caliper ให้เริ่มต้นด้วยการรู้ชิ้นส่วนและฝึกฝนในสิ่งต่าง ๆ ทักษะนี้ช่วยคุณในหลายงานและทำให้คุณแน่ใจเกี่ยวกับการวัดของคุณ

ชิ้นส่วนคาลิปเปอร์ Vernier

คุณสามารถระบุชิ้นส่วนคาลิปเปอร์ Vernier ทั้งหมดได้อย่างรวดเร็วหากคุณรู้ว่าจะมองหาอะไร แต่ละส่วนมีงานพิเศษ เมื่อคุณเข้าใจสิ่งเหล่านี้คุณสามารถใช้ Vernier Caliper ด้วยความมั่นใจ

ภาพรวมไดอะแกรมที่มีป้ายกำกับ

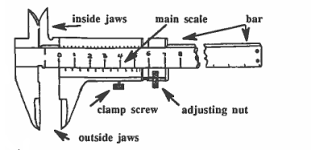

ด้านล่างนี้เป็นแผนภาพง่ายๆที่แสดงส่วนหลักของ Calliper Vernier

หมายเหตุ: นี่เป็นภาพร่างที่เรียบง่าย callipers vernier ที่แท้จริงอาจดูแตกต่างกันเล็กน้อย

ตารางอ้างอิงด่วนของชิ้นส่วนคาลิปเปอร์ Vernier

เคล็ดลับ:
ใช้ตารางนี้เมื่อคุณต้องการตรวจสอบหรือตั้งชื่อส่วนใด ๆ ของคาลิปเปอร์ มันช่วยให้คุณค้นหาส่วนที่เหมาะสมอย่างรวดเร็ว

สเกลหลัก

คุณพบสเกลหลักตามร่างกายของ Vernier Calliper ดูเหมือนว่าไม้บรรทัดและแสดงการวัดหลักในมิลลิเมตรหรือนิ้ว เครื่องชั่งหลักส่วนใหญ่ใช้สแตนเลส โลหะนี้ใช้เวลานานและไม่เป็นสนิม มันช่วยให้สเกลแม่นยำแม้หลังจากการใช้งานหลายครั้ง เครื่องชั่งหลักบางตัวใช้อลูมิเนียมเพราะมันเบาและจัดการได้ง่าย โลหะทั้งสองช่วยให้คุณเห็นเส้นแกะสลักที่ดีสำหรับการอ่านที่ชัดเจน มาตราส่วนหลักช่วยให้คุณเป็นส่วนแรกของการวัด

เครื่องชั่ง

สเกลเวอร์เนียร์ตั้งอยู่บนตัวเลื่อน มันเลื่อนไปทั่วสเกลหลัก มาตราส่วนนี้มีเครื่องหมายพิเศษ เครื่องหมายเหล่านี้แตกต่างจากระดับหลักเล็กน้อย เมื่อคุณเลื่อนแถบเลื่อนคุณจะมองหาบรรทัดในระดับเวอร์เนียร์ที่ตรงกับบรรทัดในระดับหลัก การแข่งขันนี้แสดงให้คุณเห็นเศษส่วนพิเศษนอกเหนือจากการอ่านมาตราส่วนหลัก มาตราส่วน vernier ช่วยให้คุณวัดความแตกต่างที่น้อยมาก callipers vernier ส่วนใหญ่มีจำนวนน้อยที่สุด 0.02 มม. ซึ่งหมายความว่าคุณสามารถอ่านการวัดที่มีขนาดเล็กถึง 0.02 มม. การออกแบบใช้ 10 แผนกเวอร์เนียร์มากกว่า 9 แผนกหลักดังนั้นแต่ละแผนกเวอร์เนียร์จึงเล็กกว่าเล็กน้อย การตั้งค่านี้ช่วยให้คุณได้รับผลลัพธ์ที่แน่นอนมาก

ขากรรไกรนอก

คุณเห็นขากรรไกรภายนอกที่ด้านล่างของ Vernier Calliper ขากรรไกรเหล่านี้เป็นคู่ที่ใหญ่กว่า คุณใช้มันเพื่อวัดขนาดวัตถุภายนอก วางวัตถุระหว่างขากรรไกรภายนอกและปิดเบา ๆ คุณสามารถวัดสิ่งต่าง ๆ เช่นแท่งแผ่นหรือเส้นผ่านศูนย์กลางด้านนอกของท่อ ขากรรไกรภายนอกจับวัตถุจากทั้งสองด้าน พวกเขาให้การวัดภายนอกที่แม่นยำ ตรวจสอบเสมอว่าขากรรไกรสะอาดก่อนที่จะใช้

• ขากรรไกรภายนอกวัดขนาดภายนอก

• พวกเขาพอดีกับวัตถุ

• ใช้สำหรับความหนาความกว้างหรือเส้นผ่านศูนย์กลางภายนอก

ข้างในขากรรไกร

ขากรรไกรด้านในนั่งที่ด้านบนของ Calliper Vernier พวกเขามีขนาดเล็กกว่าขากรรไกรภายนอก คุณใช้ขากรรไกรด้านในเพื่อวัดขนาดภายในของรูหรือช่อง วางขากรรไกรด้านในลงในช่องเปิดและขยายออกไปจนกว่าพวกเขาจะสัมผัสทั้งสองด้าน ขากรรไกรด้านในวัดเส้นผ่านศูนย์กลางหรือความกว้างภายใน รูปร่างของพวกเขาช่วยให้พวกเขาพอดีกับพื้นที่ขนาดเล็ก พวกเขาทำงานได้ดีที่สุดสำหรับการวัดด้านในของท่อท่อหรือรู ความแม่นยำขึ้นอยู่กับทักษะและคุณภาพของ Calliper ด้วยการใช้อย่างรอบคอบคุณสามารถรับความคลาดเคลื่อนใกล้กับ +0.0005 นิ้ว

• ภายในขากรรไกรวัดขนาดภายใน

• พวกเขาขยายภายในวัตถุ

• ใช้สำหรับเส้นผ่านศูนย์กลางภายในหรือความกว้างของสล็อต

โพรบเชิงลึก

คุณพบโพรบเชิงลึกในตอนท้ายของ Vernier Calliper ดูเหมือนก้านบาง ๆ คุณใช้โพรบเชิงลึกเพื่อวัดว่ารูหรือช่องว่างลึกแค่ไหน วางฐานของแคลลิปเปอร์แบนบนพื้นผิว เลื่อนโพรบความลึกลงไปในรูจนกระทั่งสัมผัสด้านล่าง ตรวจสอบให้แน่ใจว่าโพรบตรงเพื่อผลลัพธ์ที่ดีที่สุด โพรบความลึกทำงานได้ดีสำหรับการวัดความลึกของรูช่องหรือขั้นตอน มีข้อ จำกัด บางอย่าง รูปร่างขนาดและวิธีการใช้งานของโพรบมันอาจส่งผลกระทบต่อความแม่นยำ ตรวจสอบโพรบสำหรับโค้งงอหรือสิ่งสกปรกก่อนที่จะใช้

กรอบ

เฟรมเป็นตัวหลักของ Calliper Vernier มันถือชิ้นส่วนอื่น ๆ ทั้งหมดเข้าด้วยกัน เฟรมช่วยให้เครื่องชั่งและขากรรไกรอยู่ในแถว เฟรมส่วนใหญ่ใช้สแตนเลส โลหะนี้ทำให้เฟรมแข็งแรงและป้องกันไม่ให้งอ เฟรมบางเฟรมใช้อลูมิเนียมสำหรับน้ำหนักที่เบากว่า กรอบที่ดีช่วยให้คุณได้รับการวัดที่แม่นยำและทำซ้ำได้ นอกจากนี้ยังปกป้องชิ้นส่วนที่เคลื่อนไหวจากความเสียหาย

ตัวเลื่อน

ตัวเลื่อนเคลื่อนที่ไปตามสเกลหลัก มันมีสเกลเวอร์เนียร์ขากรรไกรและขากรรไกรภายนอก คุณใช้แถบเลื่อนเพื่อเปิดหรือปิดกรามและตั้งค่าการวัด ตัวเลื่อนจะต้องเคลื่อนที่อย่างราบรื่นเพื่อการอ่านที่แม่นยำ สิ่งสกปรกหรือฝุ่นสามารถทำให้ตัวเลื่อนเหนียว ทำความสะอาดด้วยผ้านุ่มและน้ำมันเล็กน้อยถ้าจำเป็น อย่าใช้น้ำมันมากเกินไปเพราะสามารถดึงดูดฝุ่นมากขึ้น เก็บ calliper vernier ของคุณในที่แห้งเสมอ จัดการแถบเลื่อนเบา ๆ เพื่อให้ทำงานได้ดี

• ทำความสะอาดตัวเลื่อนก่อนใช้งาน

• ย้ายไปอย่างราบรื่นเพื่อผลลัพธ์ที่ดีที่สุด

• เก็บ calliper อย่างปลอดภัยเพื่อป้องกันตัวเลื่อน

หมายเหตุ:
การรู้ชิ้นส่วนคาลิปเปอร์ Vernier ทั้งหมดช่วยให้คุณวัดได้เร็วขึ้นและแม่นยำยิ่งขึ้น ใช้ตารางอ้างอิงด่วนเพื่อตรวจสอบชื่อและงานของแต่ละส่วน ฝึกฝนการใช้แต่ละส่วนเพื่อให้ดีขึ้นในการวัด

บทสรุป

หากคุณรู้ทุกส่วนของ Calliper Vernier คุณสามารถวัดสิ่งต่าง ๆ ได้อย่างระมัดระวัง คุณใช้มันเพื่อตรวจสอบด้านนอกภายในและขนาดความลึกในหลายงาน เมื่อคุณเรียนรู้วิธีการใช้ Vernier Calliper ให้ดีคุณจะได้รับผลลัพธ์ที่ดีและรู้สึกมั่นใจในตัวเอง

• คุณจะได้รับการวัดที่ดีขึ้นโดยการฝึกกับ Vernier Calliper มาก

• คุณสามารถหยุดความผิดพลาดเช่นขากรรไกรที่ไม่เข้าแถวหรือเริ่มต้นที่จุดที่ไม่ถูกต้อง

• คุณจะดีขึ้นโดยใช้ความช่วยเหลือเช่นคู่มือวิดีโอและเครื่องมือตรวจสอบ

การใช้ Vernier Calliper มักจะช่วยให้คุณพบข้อผิดพลาดและแก้ไข คุณเรียนรู้ที่จะอ่านเครื่องชั่งได้ดีขึ้นและใช้เครื่องมืออย่างถูกวิธี

เมื่อคุณรู้พื้นฐานของ Vernier Calliper คุณจะได้รับทักษะการวัดที่แข็งแกร่ง สิ่งนี้ช่วยให้คุณทำงานได้อย่างระมัดระวังมากขึ้นและรู้สึกมั่นใจมากขึ้นเกี่ยวกับงานของคุณ

คำถามที่พบบ่อย

คุณอ่าน Caliper Vernier ได้อย่างไร?

คุณอ่านมาตราส่วนหลักก่อน จากนั้นคุณตรวจสอบระดับ Vernier สำหรับบรรทัดการจับคู่ เพิ่มการอ่านทั้งสองเข้าด้วยกัน สิ่งนี้ให้การวัดครั้งสุดท้ายแก่คุณ การฝึกฝนช่วยให้คุณเร็วขึ้นและแม่นยำยิ่งขึ้น

Caliper Vernier จำนวนน้อยที่สุดคืออะไร?

การนับน้อยที่สุดแสดงค่าที่เล็กที่สุดที่คุณสามารถวัดได้ คาลิเปอร์เวอร์เนียร์ส่วนใหญ่มีจำนวนน้อยที่สุด 0.02 มม. คุณพบมันโดยการลบหนึ่งส่วนเวอร์เนียร์ออกจากการแบ่งส่วนหลักหนึ่ง

คุณดูแล Caliper Vernier ของคุณอย่างไร?

• เช็ดทำความสะอาดหลังจากการใช้งานแต่ละครั้ง

• เก็บไว้ในกล่องแห้ง

• หลีกเลี่ยงการทิ้งมัน

• ตรวจสอบฝุ่นหรือสนิม

• น้ำมันสไลเดอร์เบา ๆ ถ้ารู้สึกเหนียว

วัสดุอะไรที่ใช้ในการทำคาลิปเปอร์เวอร์เนียร์?

คุณมักจะเห็นสแตนเลสในคาลิปเปอร์ส่วนใหญ่ รุ่นดิจิตอลบางรุ่นใช้พลาสติก
